一、引言

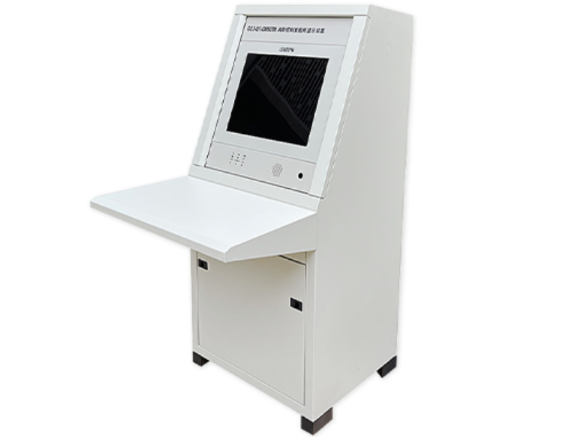

山西海灣消防控制室作為建筑消防安全管理的中樞，其功能不僅在于對火災報警信息的接收與處理，更在于通過清晰、直觀的圖形顯示裝置及時、準確地向值班人員呈現火警位置、樓層分布、聯動設備狀態和處置建議，從而支持迅速、有效的應急決策與指揮調度。隨著建筑安全管理理念與智能化技術的發展，圖形顯示裝置已成為現代消防控制室不可或缺的組成部分。為確保其長期穩定、 運行，必須開展系統化、規范化的調試工作。本文圍繞海灣地區典型建筑消防控制室圖形顯示裝置的調試目標、前期準備、調試流程、關鍵技術點、故障排查與驗收標準等方面進行深入論述，旨在為工程實施單位、維護團隊及項目管理者提供可操作的技術參考與實踐指南。

二、調試目標與意義

調試目標

確保圖形顯示裝置與山西火災報警控制器（Fire Alarm Control Panel, FACP）及其他聯動設備（如消火栓泵、噴淋系統、排煙風機、防火門等）通信可靠、數據同步、狀態顯示準確；

• 驗證平面圖、樓層示意圖、區域分布與真實現場一致，火警定位（點位、分區） ；

• 確認報警優先級、事件記錄、歷史回溯、視頻聯動、電話告警等功能按規范實現；

• 檢驗顯示設備在不同工作狀態（正常、報警、故障、屏蔽等）下的響應時間、視覺提示與聲音提示滿足要求；

• 驗證人員操作流程、人機界面友好性、權限管理與信息審計功能完備。

調試意義

• 提高火情響應速度，縮短信息傳遞與決策鏈路，降低火災損失與人員傷亡風險；

• 保障聯動控制動作執行可靠，避免誤動作或漏動作導致次生事故；

• 為日常運行與應急演練提供真實、可驗證的圖形化信息基礎；

• 滿足消防驗收、交付與消防部門管理要求，提升系統可維護性與可審計性。

三、調試前的準備工作

技術文檔準備

• 系統總體設計說明、施工圖與接線圖；

• 圖形顯示系統的軟件版本說明、接口協議規范（如MODBUS、BACnet、RS485/232、TCP/IP、Web服務等）；

• FACP、聯動設備、視頻監控、傳感器等設備的產品說明書、通信手冊與地址分配表；

• 調試、驗收記錄表格與測試用例清單。

人員與權限配置

• 指定項目負責人、調試工程師、現場電氣工程人員、消防運行管理代表與甲方代表；

• 明確各方權限分工，確保在調試期間具備現場控制權限與數據訪問權限；

• 安排值班人員以便模擬真實應急流程。

硬件與現場準備

• 確保圖形顯示裝置、服務器、顯示器、觸摸屏、UPS電源、網絡交換機、布線及接地完好；

• 確認消防控制室環境（溫濕度、照明、噪聲、防塵）符合設備運行要求；

• 完成消防主機與各子系統接線，核對地址編碼、區域劃分、回路編號與樓層對應關系。

軟件與數據準備

• 導入標準平面圖、樓層圖與避難指示圖，確保比例、標注、樓層序號與現場一致；

• 建立設備點位數據庫，包含探測器、手報按鈕、模塊、輸出回路、視頻聯動點、聲光報警器位置等信息；

• 設定默認聯動策略、告警優先級、短信/電話告警模板與錄像聯動規則。

四、調試流程與具體步驟

基本通信與連通性驗證
步驟：

• 檢查服務器與FACP之間的物理連接（網絡連通性、串口通信）；

• 使用ping、telnet或廠家診斷工具確認網絡層通信暢通；

• 在圖形顯示系統上讀取FACP基礎信息（設備型號、固件版本、運行狀態）以驗證協議解析正常。
  判定標準：能實時讀取FACP狀態，且通信丟包率在可接受范圍內（一般小于1%）。

點位映射與圖形精校
步驟：

• 將FACP中的點位編碼逐條映射至圖形顯示中的對應位置；

• 核對每個點位在圖形中的標注、顏色、動畫效果是否與報警/故障/屏蔽等狀態邏輯一致；

• 對多樓層建筑進行樓層切換測試，檢查相同點位在各樓層圖中的顯示關系與層次邏輯。
  判定標準：點位一一對應，狀態切換瞬時反映，無錯位或重復顯示。

報警顯示與優先級測試
步驟：

• 通過模擬器或現場觸發（按手動按鈕、抽樣加熱/煙霧測試、斷電模擬等）逐條觸發各類報警，觀察GDU上的圖形顏色、閃爍、聲音提示與告警列表更新；

• 同時觸發多點報警，驗證主次報警排序、最近一次報警高亮顯示與歷史記錄入庫；

• 驗證屏蔽/恢復功能，確保屏蔽后相關圖元顯示規則變化并在日志中記錄。
  判定標準：報警響應時間滿足規范（通常小于幾秒），優先級規則正確執行，告警記錄完整。

聯動控制與閉環測試
步驟：

• 依照設計聯動方案，逐項觸發輸入點，檢查輸出設備（風機、泵、閥門、防火門、聲光）動作是否滿足控制邏輯；

• 進行反向驗證：手動控制某些執行器通過圖形界面發出控制命令，觀察執行器動作并核對FACP狀態反饋；

• 驗證聯動中間狀態（延時、確認、取消）與故障處理邏輯（執行器反饋異常時的告警與容錯措施）。
  判定標準：聯動動作正確、時序符合設計，異常情況下系統進入安全狀態并有異常告警。

視頻聯動與定位聯動測試
步驟：

• 確認圖形顯示中的報警點位可與監控?cái)z像頭聯動，點位觸發時自動調取對應攝像頭的實時畫面與歷史錄像；

• 檢查預置位調用、輪詢與畫面疊加顯示功能；

• 在觸發報警點時驗證是否能在地圖上直接點擊跳轉視頻并保持正確定位。
  判定標準：視頻聯動無明顯延遲，圖像與對應點位一一映射，畫面清晰穩定。

記錄、審計與報表功能測試
步驟：

• 模擬產生大量事件（報警、確認、復位、故障、屏蔽）并驗證數據庫能正確記錄事件時間、操作者、操作類型與備注；

• 導出日志與報表，檢查格式、完整性與按時間/區域/事件類型統計的準確性；

• 測試關鍵操作的權限控制與審計追蹤功能。
  判定標準：日志完整、可追溯，權限與審計功能符合安全管理要求。

性能與冗余測試
步驟：

• 施加高并發事件（多點同時觸發）測試GDU的處理能力與界面響應速度；

• 測試服務器與關鍵設備的冗余切換（主備服務器切換、網絡斷鏈恢復），驗證熱備份、數據同步與無縫切換能力；

• 檢查UPS與斷電情況下的自動保存與安全停機流程。
  判定標準：系統在并發條件下能穩定運行，冗余切換無數據丟失且切換時間在可接受范圍內。

應急預案演練與操作培訓
步驟：

• 依據實際建筑火災場景進行桌面演練與現場模擬演練，檢驗圖形顯示裝置在應急指揮中的作用；

• 對值班人員與維護人員進行界面操作、故障處置、日常維護與緊急聯動恢復培訓；

• 收集操作反饋并對界面布局、提示邏輯提出改進建議。
  判定標準：操作人員能熟練完成常見操作，演練中發現的問題已記錄并制定整改計劃。

五、關鍵技術點與注意事項

點位編號與圖形一致性

• 點位編號的規范性決定了映射準確性，應采用統一編碼規則并做好版本管理；

• 在復雜建筑中，注意同一物理設備可能對應多個邏輯點位（如探測器與模塊），需明確映射關系。

通信協議與數據一致性

• 不同廠家設備之間存在協議差異或私有擴展，調試時需確認協議兼容性并對特殊字段進行轉換處理；

• 實時性要求高的聯動命令應采用可靠的通信鏈路并有超時重試機制。

圖形表現與人機工程

• 報警顏色、閃爍頻率、聲音提示應符合消防行業慣例并考慮色盲等特殊人群的識別輔助；

• 主界面應突出當前態勢，減少無關信息干擾，確保一目了然。

數據存儲與備份

• 事件日志、歷史曲線、視頻索引等數據需制定分級存儲策略并定期備份；

• 對重要數據設置異地備份以降低單點故障風險。

安全與權限管理

• 圖形顯示系統常與樓宇其他管理系統互聯，必須保證網絡分區、訪問控制與日志審計；

• 對遠程維護開啟白名單與強認證，避免未授權修改影響消防聯動策略。

環境適配與設備可靠性

• 控制室內溫濕度、供電質量對設備長期可靠性影響顯著，應與機房配套保障；

• 對顯示器、觸控設備等易損件制定日常巡檢與更換周期。

六、常見故障分析與排查方法

1. 無法通信或數據不同步
   可能原因：網絡鏈路中斷、端口配置錯誤、協議不匹配或電源問題。
   排查步驟：檢查物理鏈路、交換機端口、IP/串口參數；使用抓包工具分析協議交互；重啟通信設備并觀察恢復情況。

2. 點位顯示錯誤或錯位
   可能原因：圖形文件使用舊版點位映射、導入數據庫錯誤或坐標轉換問題。
   排查步驟：核對點位表與現場編碼，重新導入最新平面圖并校正坐標；檢查圖形渲染設置。

3. 聯動命令未執行或誤動作
   可能原因：輸出回路接線錯誤、執行器反饋回路損壞、聯動規則配置錯誤或權限不足。
   排查步驟：在現場直接檢測執行器電源及控制線；查看FACP與GDU的聯動配置，檢查動作條件與延時設置。

4. 視頻聯動無法調用或延遲
   可能原因：視頻編碼器/攝像頭網絡問題、權限不足或預置位配置錯誤。
   排查步驟：直接訪問攝像頭流地址，檢查帶寬與編碼器狀態；校驗地圖與攝像頭映射關系。

5. 系統響應慢或界面卡頓
   可能原因：服務器負載過高、數據庫索引問題或并發事件洪峰。
   排查步驟：查看服務器CPU、內存與磁盤IO，分析數據庫慢查詢；優化圖形刷新策略與事件合并規則。

七、驗收標準與交付建議

1. 驗收標準

• 系統功能：圖形顯示、報警記錄、聯動控制、視頻聯動、權限管理等功能全部到位并經測試通過；

• 可靠性：通信可靠、冗余切換成功、關鍵設備通過負載與高并發測試；

• 界面與操作：主界面邏輯清晰、操作流程符合應急要求、培訓合格；

• 文檔與維護：提供完整的技術文檔、測試報告、應急預案與維護計劃。
