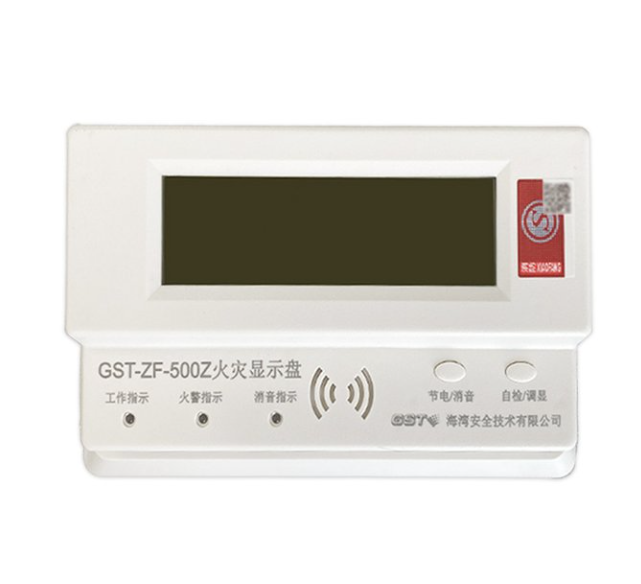

海灣 GST-ZF-500Z 火災顯示盤分層顯示本樓層火警、故障信息，主機與樓層盤通訊中斷、顯示黑屏、點位丟失、亂碼是常見運維故障，本文講解 RS485 通訊線路檢測、顯示盤硬件故障維修、地址匹配調試全套技術流程。

1. 樓層顯示盤完全黑屏，無任何指示燈。故障分為外部供電、內部電源板損壞。外部檢修：24V 聯動電源盤保險熔斷、樓層供電線纜斷路，更換保險、修復線路；供電電壓正常仍黑屏，拆解顯示盤，內部開關電源板電容鼓包、整流芯片燒毀，無法單獨維修，更換全新樓層顯示器。

2. 顯示盤通電亮燈，但無任何故障、火警信息，通訊中斷。排查 RS485 通訊線 A、B 接反，調換兩極接線；通訊線纜破皮接地分段修復；通訊芯片損壞，更換顯示盤；同回路多臺樓層盤離線，排查主機通訊卡、主線故障。

3. 顯示點位缺失、樓層信息亂碼。核心誘因：地址編碼與主機分區不匹配、主機未下載分區配置程序、通訊線路信號衰減。重新寫入樓層盤地址，主機重新下載分區聯動配置，長距離通訊主線兩端加裝終端匹配電阻，消除信號反射造成的數據亂碼。

4. 顯示盤收到火警、故障，但本地聲光不報警。檢測內部蜂鳴器斷線、聲光驅動電阻損壞；拆解外殼更換蜂鳴器組件，驅動電路損壞直接更換整機；修復后模擬煙感火警，樓層盤同步點亮火警指示燈、發出聲光提示。
