一、JTG-ZW-G1B點型紫外火焰探測器產品概述

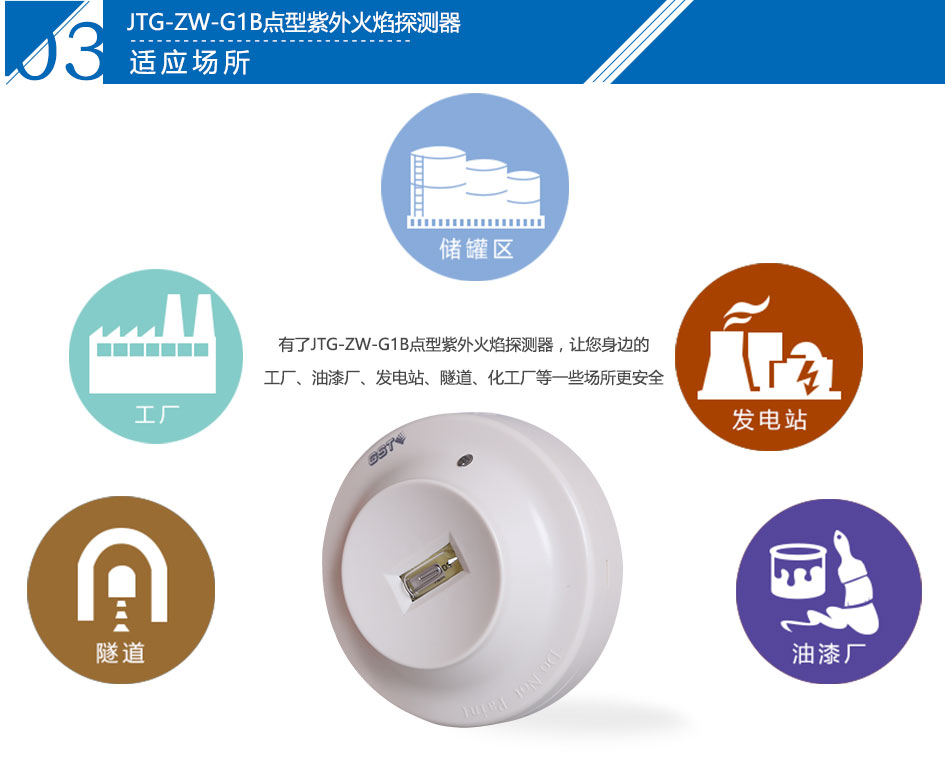

　　JTG-ZW-G1B點型紫外火焰探測器(以下簡稱探測器)通過探測物質燃燒所產生的紫外線來探測火災，適用于火災發生時易產生明火的場所，對發生火災時有強烈的火焰輻射或無陰燃階段的火災以及需要對火焰作出快速反應的場所均可采用本探測器。該探測器與其他探測器配合使用，更能及時發現火災，盡量減少損失。

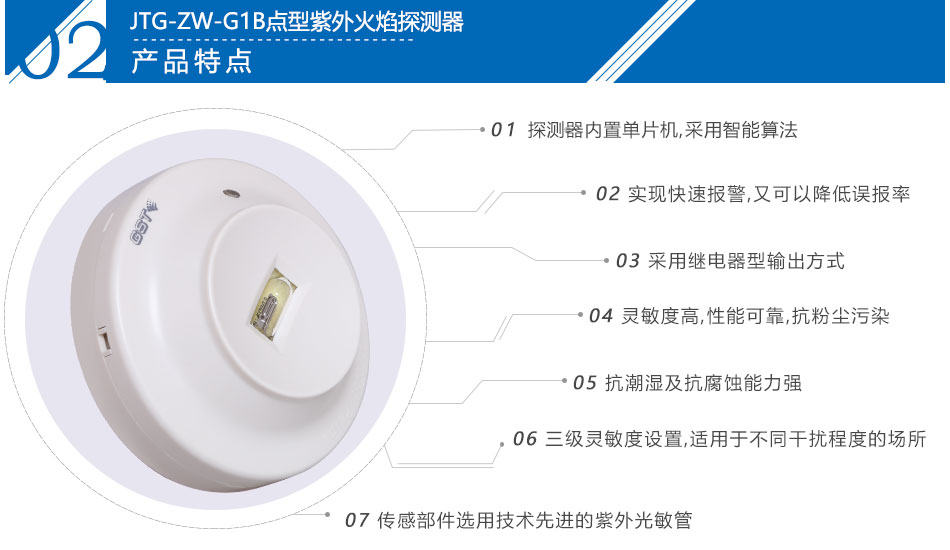

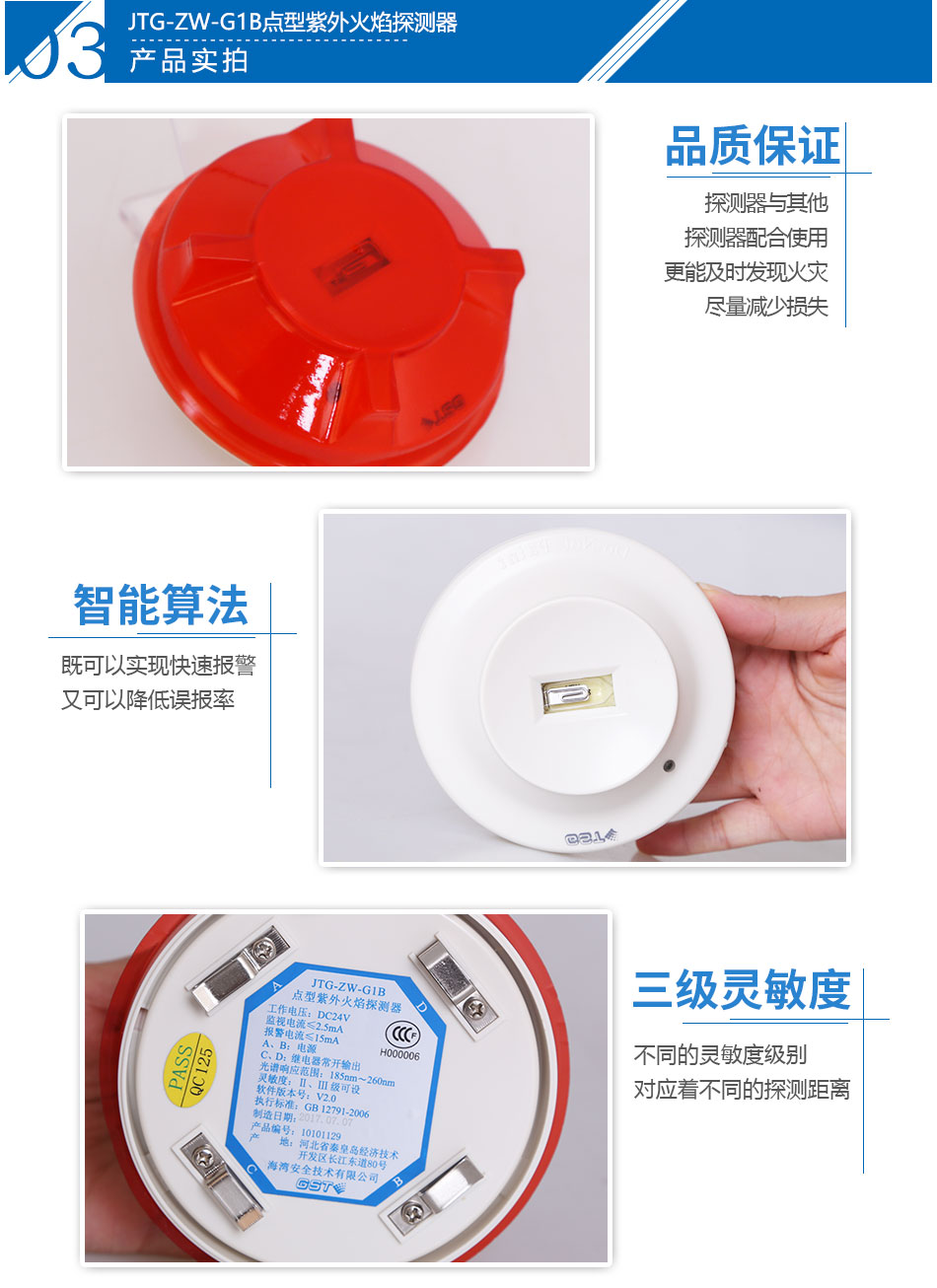

二、JTG-ZW-G1B點型紫外火焰探測器特點

　　1.探測器內置單片機，采用智能算法，既可以實現快速報警，又可以降低誤報率。

　　2.三級靈敏度設置，適用于不同干擾程度的場所。

　　3.探測器采用繼電器型輸出方式（常開，報警時閉合），可直接控制其它設備。

　　4.傳感部件選用技術先進的紫外光敏管，具有靈敏度高，性能可靠，抗粉塵污染、抗潮濕及抗腐蝕能力強等優點。

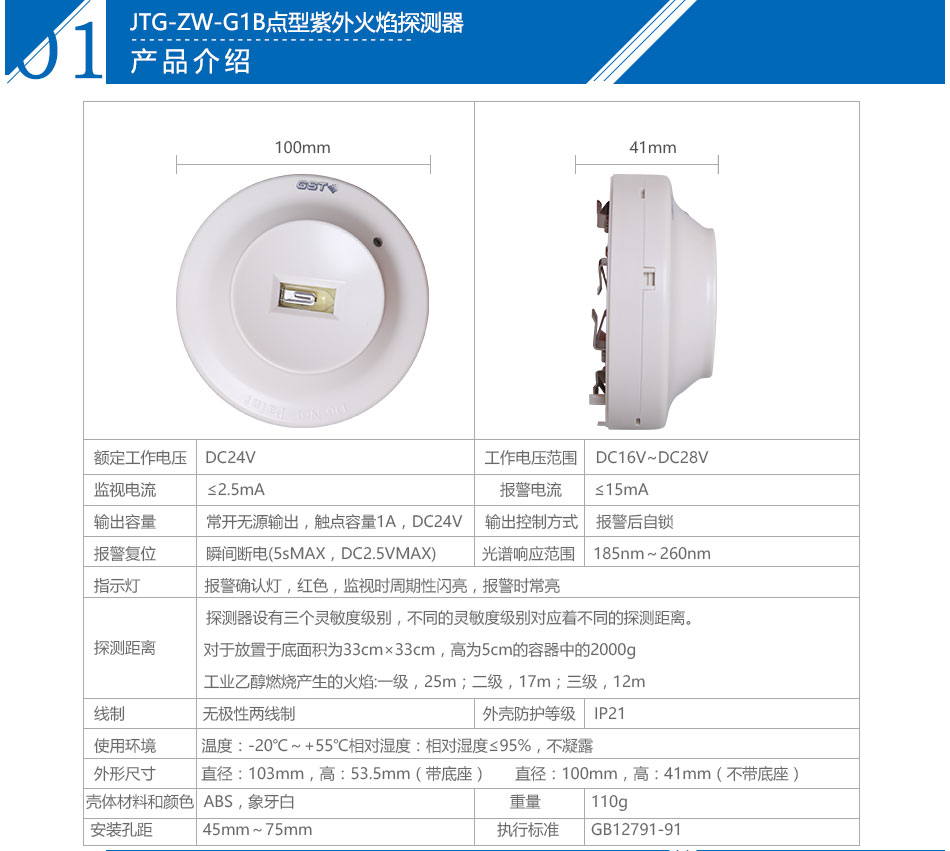

三、JTG-ZW-G1B點型紫外火焰探測器技術特性

　　1.工作電壓：額定工作電壓：DC24V工作電壓范圍：DC16V~DC28V

　　2.工作電流：監視電流：≤2.5mA　報警電流：≤15mA

　　3.輸出容量：常開無源輸出，觸點容量1A，DC24V

　　4.輸出控制方式：報警后自鎖

　　5.報警復位：瞬間斷電(5sMAX，DC2.5VMAX)

　　6.上電時間≤5s

　　7.指示燈：報警確認燈，紅色，監視時周期性閃亮，報警時常亮

　　8.光譜響應范圍：185nm～260nm

　　9.探測距離：探測器設有三個靈敏度級別，不同的靈敏度級別對應著不同的探測距離。對于放置于底面積為33cm×33cm，高為5cm的容器中的2000g工業乙醇燃燒產生的火焰:一級，25m；二級，17m；三級，12m

　　10.線制：無極性兩線制

　　11.使用環境：溫度：-20℃～+55℃相對濕度：相對濕度≤95%，不凝露

　　12.外形尺寸：直徑：103mm，高：53.5mm（帶底座）直徑：100mm，高：41mm（不帶底座）

　　13.外殼防護等級：IP21

　　14.殼體材料和顏色：ABS，象牙白

　　15.重量：110g

　　16.安裝孔距：45mm～75mm

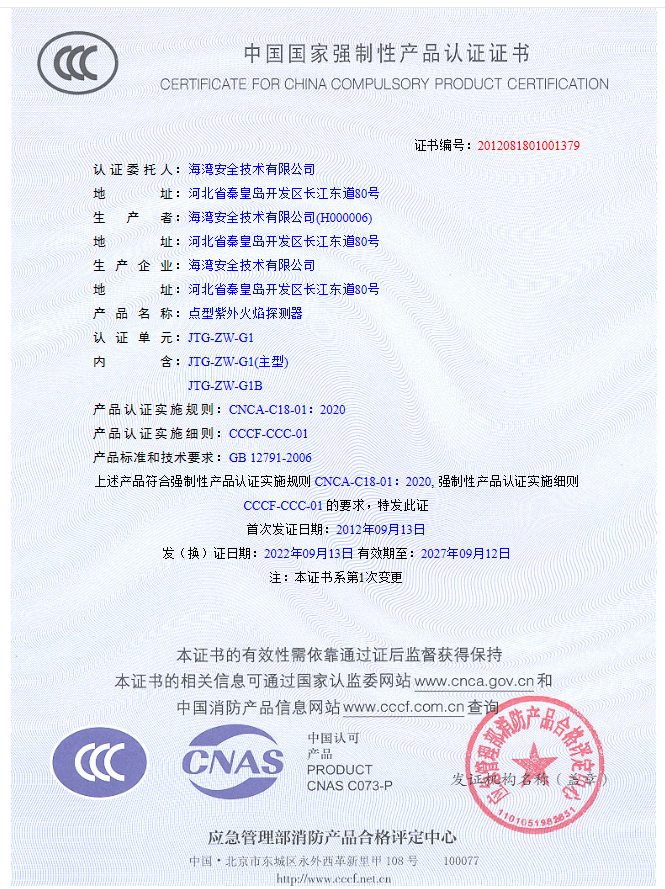

　　17.執行標準：GB12791-91

四、JTG-ZW-G1B點型紫外火焰探測器結構特征與工作原理

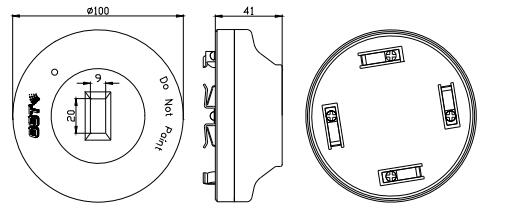

　　1.探測器結構示意圖如下圖所示。探測器內置單片機，完成信號拾取及火警判斷功能。

　　2.探測器采用直流電源供電，經穩壓后為信號處理電路提供電源；傳感器采用技術先進的紫外光敏管，傳感器所需的高電壓通過變壓器升壓后提供。當有特定波長的紫外光照射到紫外光敏管上時，紫外光敏管由于光電效應而放電，放電強弱與入射的光強成正比，信號處理電路對紫外光敏管輸出信號進行整形，單片機對整形后的脈沖進行采樣，如果采樣值滿足固化在單片機內的算法所設定的報警條件，探測器將輸出報警信號。
